关于无心砂带磨床的真相

发布：lhBi#4RD$%M浏览：2649次

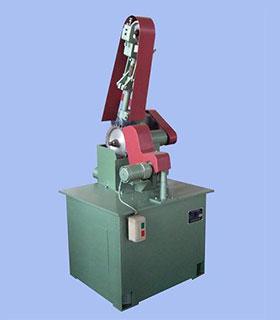

一种无心砂带磨床涉及砂带磨削装置，解决砂带磨床的各种磨削，提高生产率的问题。本实用新型是在磨轮传动机构，砂带张紧机构，导轮传动机构，托板机构，床身的基础上设计了与砂带张紧机构和磨轮主轴轴承座连接的支承臂，磨轮退让机构，导轮进给机构，托板机构包括与水平面垂直，固定在钝角形滑板上端的托板，装在滑轨的滑动斜面上的滑板，固定在滑轨斜面下端的垫片，托板机构中的调节装置。

本实用新型既可作接触式磨削，也可作自由式磨削。
1、纵进给磨削--磨削直径：5-50mm
2、磨头转速： 1460mm
3、导轮转速：46r/min
4、导轮回转角度--垂直面内：0-4度
5、磨头进给手轮--每转进给量：4mm
刻度盘每格进给量：0.02
6、两轮中心连线至台面高度：345mm
7、砂带规格（宽×长）：50×2413mm
8、电机功率：主电机：Y100L1-4-2.2kW
导轮电机：AOC5436 120W
9、设备外形尺寸：814×910×2050mm
10、整机重量：550kg
